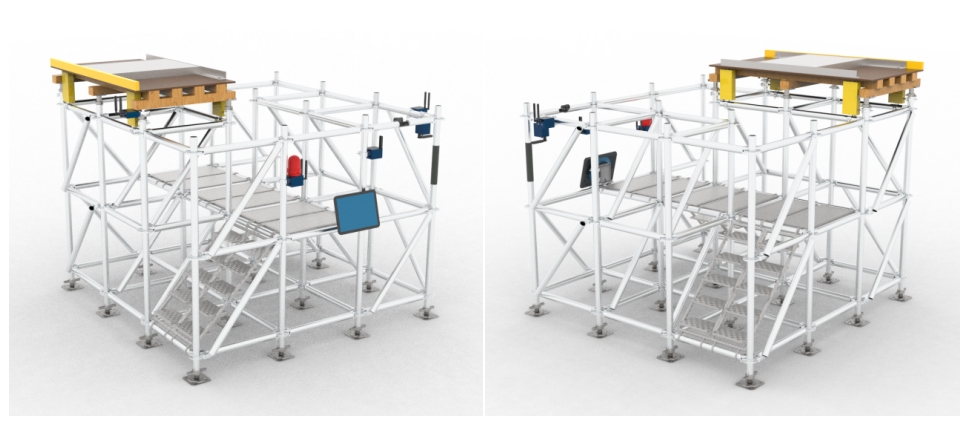

高支模实训模型，主要由主体框架、控制部分、测量部分组成。试验平台产位移、倾斜及轴力值。以此模拟高支模的实际状态，搭建出设备在项目上的应用环境，达到测试产品的目的，测试值可以与平台数据对比，充分体现出监测设备的有效性和准确性。

试验平台所搭载的产品可以根据实际的情况调整，灵活增减，达到客户对外展示宣传的目的。整个平台拆装方便、移动灵活，可以根据客户的需要拼接，适应各种放置环境。

★ 监测参数

★ 模型说明

用线性制动器推动冠梁发生上下位移，通过静力水准仪液压联通管的原理来测量其沉降变化；用线性制动器推动整个支护结构形变，通过土压力计模拟土压力变化，通过应变计模拟应力变化，通过钢筋计模拟钢筋应力变化；用线性制动器推动测斜管，通过测斜仪数值变化模拟深层水平位移数值变化。

★ 监测系统和软件

1 系统组成

监测系统的建立实现监测点设备与监测主站系统的联调，确保监测数据实时、准确的传输到主站系统。系统对各监测点实时信息进行记录，实现全自动监测，提高监测精准度。自动报警，及时对发生变形的结构进行修复，避免事故发生。

整个监测系统可分为四个子系统：传感器子系统、数据采集和传输子系统、数据管理与展示子系统、预警子系统。

（1）传感器子系统

位于整个系统最底层，为整个系统提供最基础的被测结构体的多参量信号的测量和感测。传感器子系统是整个系统的神经单元，为整个系统的智能决策，提供最基本的信息。为结构安全、高效、经济运营提供技术支持。

（2）数据采集和传输子系统

采集准确、可靠、具有代表性、如实反映结构内设施结构状态的各种特征信息，将感知到结构体信息，通过传感器网络传输到数据处理中心，进行后续的数据处理与呈现。

（3）数据管理与展示子系统

该子系统是整个监测系统的大脑，实现传输数据的储存和数据处理工作。各子系统数据的支撑系统，完成数据的归档、查询、存储等工作。将各种数据向用户展示，并且接受用户对系统的控制与输入。该子系统完成监测数据的校验、结构化存储、管理、可视化以及对监测采样的控制等工作。具有以下几个功能：监测数据的校验；数据的初步分析；数据的结构化以及存储、查询、可视化；能够响应后续功能模块对数据的请求；能够控制传感器子系统的采样等。

（4）预警子系统

根据监测数据进行结构状态与损伤识别，并综合识别的结果以及人工巡检结果对结构的安全使用状况进行评估。包括结构评估识别子系统和结构安全控制辅助决策子系统，实现监测数据的自动预测预警，并辅助监测站内结构体的安全进行。

以上四个系统之间协同合作，可将监测数据上传至云端储存，同时将结构整体健康状况直观显示在计算机上，方便有关部门调整方案，实现结构的安全运营。

2 数据采集与传输

现场传感器所有数据通过国标四芯RVVP电缆线接入采集设备，然后采用无线方式进行传输，该方式通过成熟的GPRS/4G/5G网络，通过灵活地控制设备的采集制度，进行远程控制。直接通过无线传输模块实现对现场设备数据的采集和控制，简单方便。

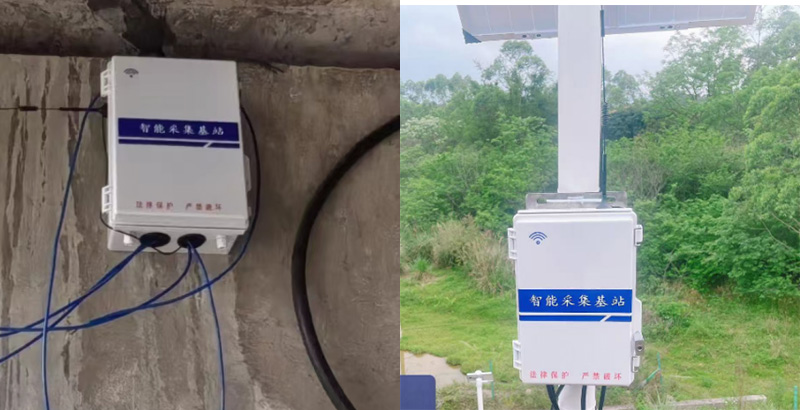

无线模块自带防护箱，可正常在户外使用，若是市电供电，将安装垫板固定在防护箱背面，通过膨胀螺栓即可将其进行固定；若是太阳能供电，将安装垫板固定在防护箱背面，通过钢抱箍固定在立杆上即可，如下图所以：

3 中测云平台

3.1软件功能

系统能够提供良好的人机交互界面，便于使用者操作，具有以下功能：

（1）能够对硬件系统进行远程控制。综合管理系统结合智能仪器，可远程调整测试参数，避免传统仪器以及系统因为进行参数改变而必须进入现场的问题。

（2）对数据采集方式进行控制，可以根据不同需求及状况进行实时监控、定时间采集、也可进行人工干预控制采集。

（3）能够对测试数据进行预处理。主要功能有数据的过滤、数据压缩、数据分类等功能，为后续的自动分析和人工分析提供良好的信息源。

（4）数据的显示。可以显示实时监控的数据，也可将历史数据调出进行显示，或对几种参数同时进行显示分析。

（5）自动报表功能。可根据系统自动或者人工分析的结果，自由选择自动生成各类型报表。

（6）可进行设备的自诊断。对故障设备元件以报表形式提出，提示进行检查或维修。

（7）可进行结构安全状况的预报警。当判断出结构存在安全隐患时，系统进行预报警，报警可通过实时界面提示和短信形式进行。

（8）系统管理的安全保障。为保障结构健康与安全监测系统的安全运行，对不同管理者提供不同的权限，对用户身份进行验证，所提供的功能有查看、检索、修改、增加和删除等不同操作。

（9）档案管理。档案管理子系统应实现结构综合属性信息查询、数字图纸文档查询。在主要构件设备及附属硬件设施的综合信息数据基础上，将检测数据、管养资料实施统一管理。对硬件信息以空间条件及组合条件查询和基于图纸树对设备相关信息进行分类查询，达到对空间和非空间数据进行方便、灵活、准确地查询与定位，具有空间位置、属性、范同及关系等多种查询检索功能的目标。

3.2 数据界面

进入系统的主界面后，首先可以看出当前结构物的安全状态，如果当前结构物存在预警，会在系统主界面的告警列表中显示，用户可以对预警数据进行”确认”操作。

主页面图

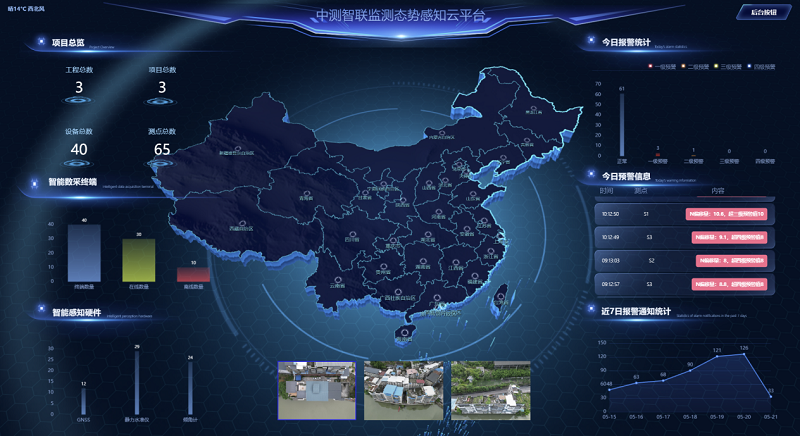

软件提供了图片平移的交互功能。在几何页面中各色的点代表了不同类型的传感器的状态，当鼠标悬停在相应的点位上时，会显示对应的监测数据，如下图所示。

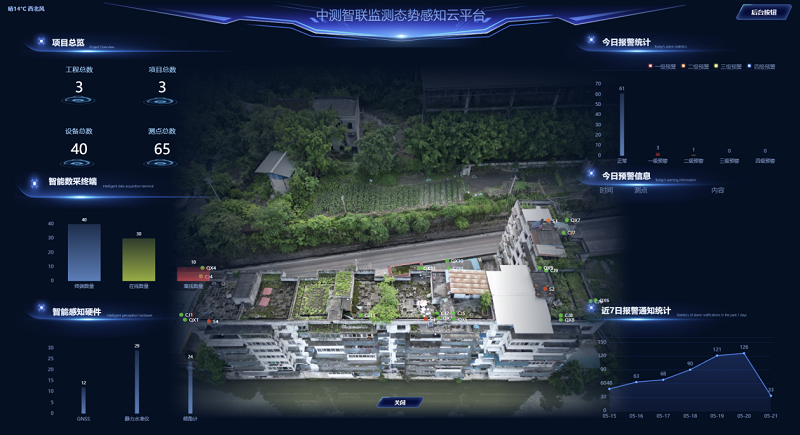

拓扑界面图

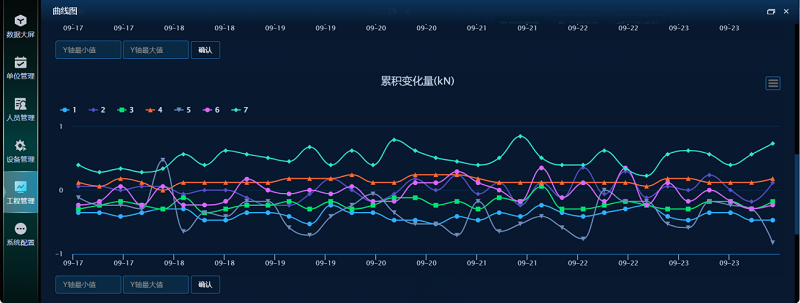

在主界面中，在不同区域提供了不同类型的传感器数据的实时曲线显示，如下图所示。

同类传感器不同时间数据对比曲线

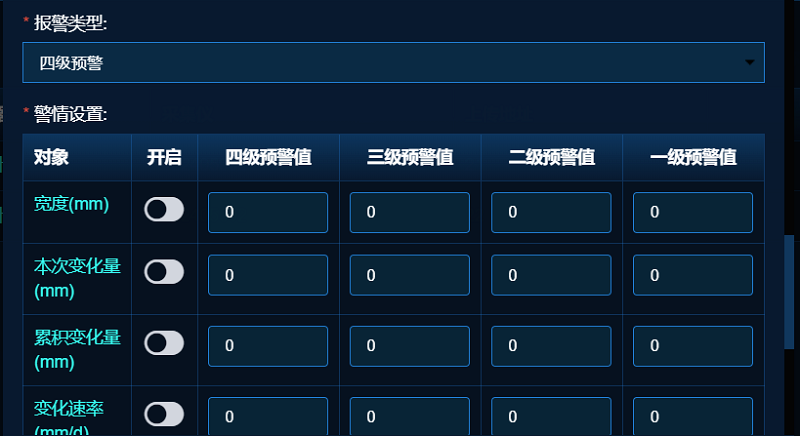

智能预警子系统实现对结构异常信息的24小时不间断监控，并制定了4级预警阈值，将结构在不同工况，环境状况的响应情况及时向营管部门汇报。

预警管理界面

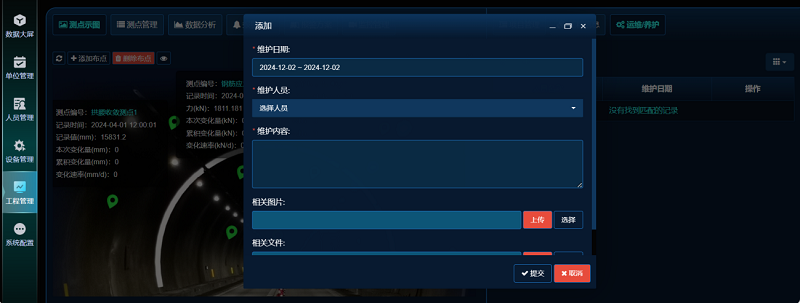

运维养护子系统实现对结构定期养护记录，以文字、图片、文件的形式进行留存，便于强化结构管理。

运维养护管理界面

报告子系统实现项目报告的自动生成，包含概况、监测目的和依据、监测设备、监测内容和方法、监测频率及预警标准、监测成果等。

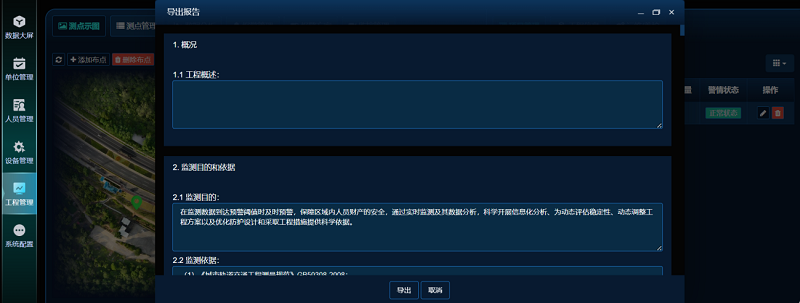

报告导出界面

3.3 手机终端软件界面

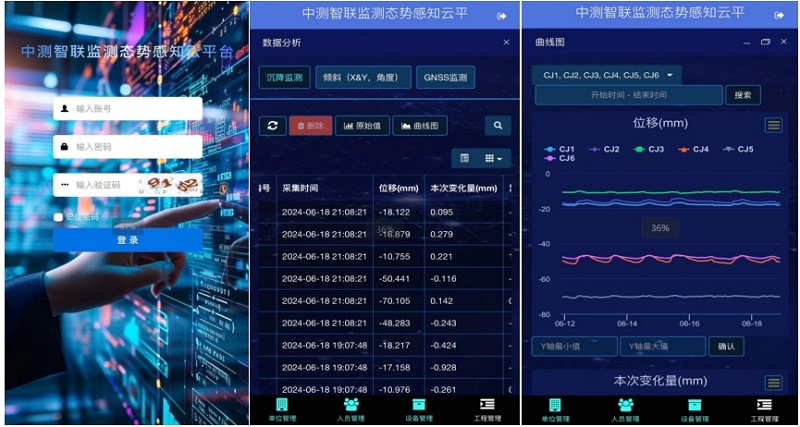

业主可通过手机终端实时了解现场监测数据，方便业主及时了解现场情况。

详细显示各类工程信息、各类传感器的运行情况、发生预警传感器个数、监测数据区间曲线图等。

手机端预警界面
